【ニューリリース】φ50×19B 極細線用チューブラー

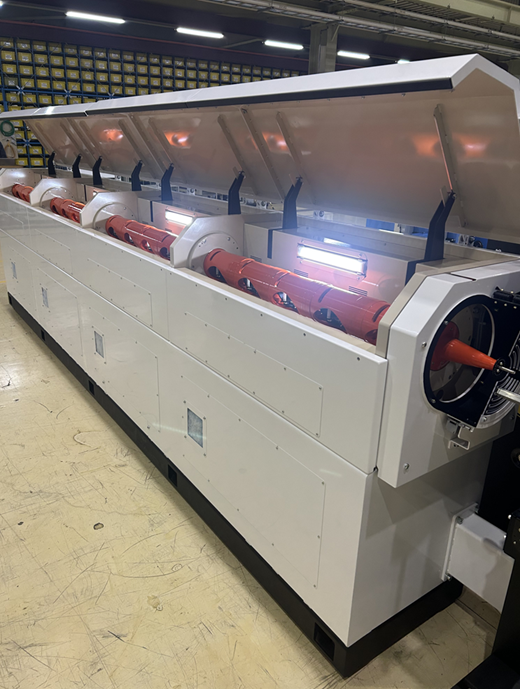

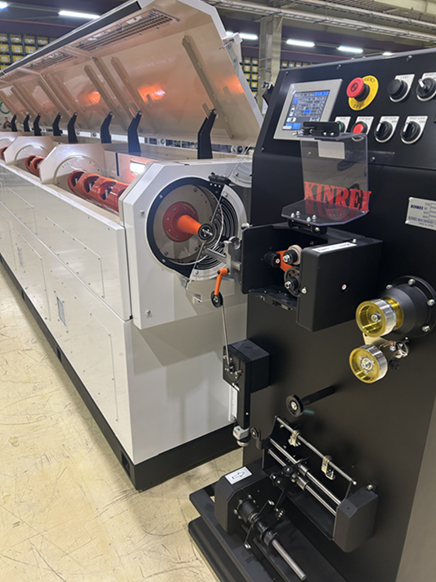

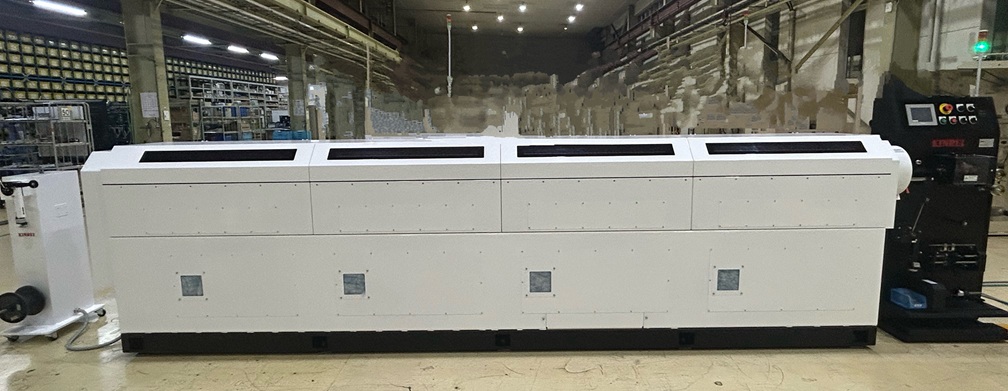

株式会社キンレイは、医療機器電線用 チューブラーシリーズにおいて新機種「TU5-19B」を新たに開発し、リリースしました。
本製品はTU5-7B、TU5-12Bで培った実績を踏襲しながら、超極細線の多芯撚り、ロープ撚り対応機としては業界初となる18Bモデル。
あえて18Bとせず19Bとなっている理由あり…
製品の特徴
・LCD用極細線同軸ケーブル、医療機器電線用導体、超極細線の同心撚りの生産に最適です。
・サプライは、「低張力」「定張力」で非常に安定した送線ができ、高回転で安定した生産が可能になり生産性が上がります。
用途
極細導体の7芯・19芯・37芯構成に加え、同方向撚り・異方向撚り・ロープ撚りなど、さまざまな撚線仕様に対応できることで、製品の用途が大きく広がります。
・一般機器配線
・ロボットケーブル
・医療、計測機器
・ウェアラブル、小型デバイス
・音響/映像機器
・半導体製造装置
など、多岐にわたる市場ニーズに応えることが可能です
柔軟性・耐屈曲性・軽量性・伝送安定性といった特性を、用途に合わせて最適化できるため、
「より細く・より柔らかく・より断線しにくい導体」を必要とする場面で大きな効果を発揮します。
可動部の繰り返し屈曲、高密度配線、モビリティ機器の軽量化など、次世代製品へ求められる課題解決に寄与する幅広い用途展開が期待されています。
主仕様
型式 TU5-19B
回転数 max3,000rpm
素線径 0.012～0.05mm
適応材 銅合金線、ステンレス線、タングステン線他
撚りピッチ 0.3～20mm(0.1ｍｍ刻み)
ボビン 繰出 T-55 鍔径 max 55mm 外幅 max 50mm
巻取 P-10 鍔径 max 200mm 外幅 max 134mm
繰出張力制御 メカダンサー式、パーマトルク式から選択
巻取張力制御 スプリング圧調整ダンサー制御
寸法/重量 5,475mm(W)×732mm(D)×1,465mm(H)/2,200kg(本体)+600kg(引取)
【耳より情報】
2026年4月13日～17日 ドイツ デュッセルドルフにて展示会が開催されます。
実際に製品に触れていただける機会として、開発担当者立ち合いのもと本製品TU5-19Bを展示させていただきます！🤖🔧
この機会にぜひ、KINREIブースへのご来場をお待ちしております。
お見積りはいつでも可能です、見学や試作も可能です。※試作は有償となります
詳しい仕様についても、お気軽にお問い合わせください。
—————————————————————————————–
